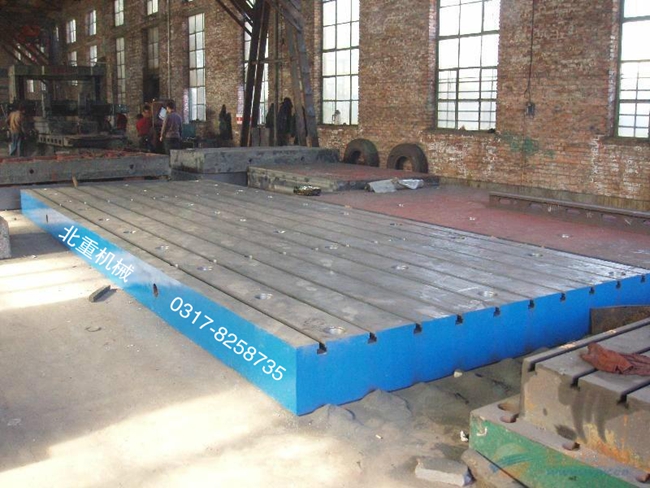

劃線平臺廠家北重機械制造設計生產的T型槽平臺又叫T型槽平板是一種表面帶有T型槽的鑄鐵平板，用于裝配、調試機械設備的鑄鐵平臺量具我公司生產的鑄鐵T型槽平臺和劃線平臺一樣嚴格執行國家相關行業標準，使用高強度鑄鐵鑄造，不僅精度穩定，而且堅固耐用。

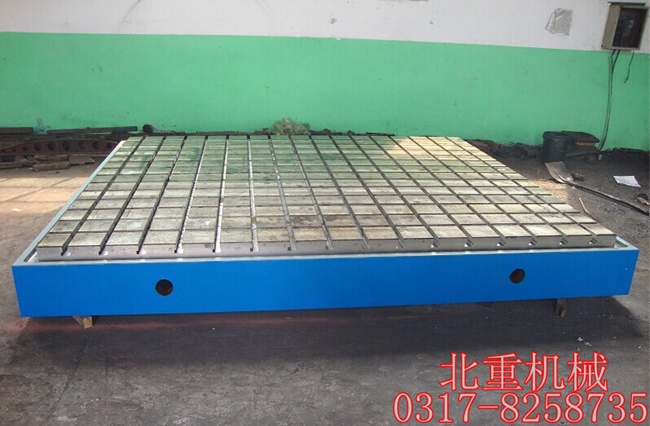

劃線平臺廠家北重機械制造設計生產的T型槽平臺詳細介紹

劃線平臺廠家北重機械制造設計生產的鑄鐵T型槽平臺工作面采用的是刮研工藝，用涂色的方法進行檢驗，保證了平面的精度。工作面一般有T型槽，也可以根據要求加工長孔和圓孔，這種T型槽平臺采用的是優質純鐵鑄造而成的。我公司生產T型槽平臺廣泛應用在動力機械設備的裝配、調試、焊接、鉚焊，這種產品表面帶有T形槽，可以固定機械設備。另外需要提醒的是，我公司可以根據用戶的要求，定制各種規格的T型槽平臺。

劃線平臺廠家北重機械制造設計生產的T型槽平臺技術要求

①T型槽平臺工作面不得有嚴重影響外觀和使用的砂孔、氣孔、裂紋、縮松、劃痕、碰傷、銹點等缺陷。

 ②T型槽平臺的表面應清除型砂且平整，涂漆牢固。

 ③精度等級為0級-3級的T型槽平臺工作面上，直徑小于15mm的砂孔允許用相同材料堵塞，其硬度應小于周圍材料的硬度。工作面堵塞的砂孔應不多于4個，且砂孔之間的間距應不小于80mm。

 ④T型槽平臺應采用優質細密的灰口鑄鐵或合金等材料制造，其工作面硬度應達到170-220HB。

 ⑤T型槽平臺工作面通常應采用刮削工藝。對采用刮削加工的3級T型槽平臺工作面，其表面粗糙度Ra的最大允許值為5um。

 ⑥采用刮削工藝應進行涂色對研檢驗。對研后顯示的接觸點面積的比率見表3的規定:或者按25mm×25mm正方形面積的接觸點數見表3的規定，且任意25mm×25mm中的接觸點數之間應不大于5點。

 劃線平臺廠家北重機械制造設計生產的T型槽平臺平面度級別

 T型槽焊接平臺的平面度如何識別

 ①T型槽焊接平臺AA級:其平面度(μm)= 1+1.6D2 (D為平臺對角線長或直徑),用于高度精密 之測定之用, 常用于實驗室。

 ②T型槽焊接平臺A級:其平面度為AA級之兩倍誤差,T型槽焊接裝配平臺常用于工具檢驗室作精密量具之檢驗之用。

 ③T型槽焊接平臺 B級:其平面度為AA級之四倍誤差,常用于工具檢驗室或在現場檢驗量具或劃線之用

 T型槽焊接平臺精度:按國家標準計量檢定規程執行，分別為0，1，2，3級四個級別

 劃線平臺廠家北重機械制造設計生產的T型槽平臺生產工藝流程

 一、T型槽焊接平臺毛坯:按技術要求制圖紙、按圖紙制作木型、配料、造型、烘干、澆鑄、落沙、清理、檢驗毛坯的各部位;

 二、T型槽焊接平臺機械加工:外觀檢驗并劃線、加工、檢驗;

 三、T型槽焊接平臺工件調平、人工刮研、檢驗科檢驗;

 四、T型槽焊接平臺的外觀處理、噴漆、包裝、入庫。
